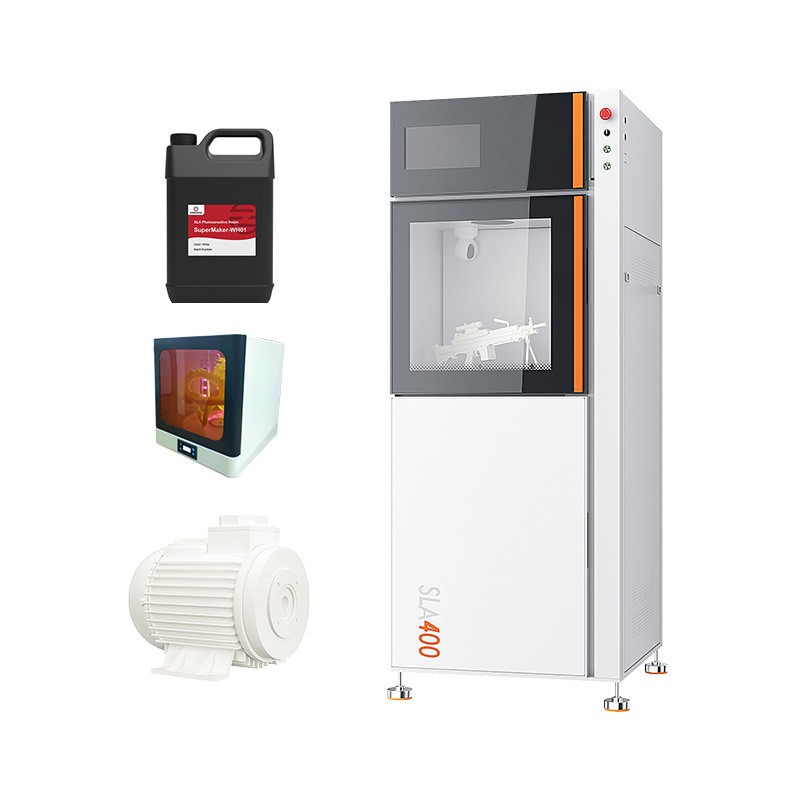

在SLA光固化3D打印的精密世界里，振鏡式激光掃描系統無疑是高速度和高精度的代稱。它以其閃電般的掃描速度和微米級的定位精度，定義了高端光固化設備的性能上限，特別適合高精度大型快速成型系統。

當然，這顆明珠的璀璨，并非僅依賴于那對高速擺動的振鏡電機，更在于一整套協同工作的精密光學鏡片組。它們如同一個精密的“光之舞蹈團”，共同引導、塑造并最終將激光精準地投射在舞臺上（樹脂液面）。下面我們將系統性地詳細介紹該系統中每一類關鍵光學鏡片的類型、參數規格及其背后的光學加工奧秘。

一、 光路的協同之旅

振鏡式激光掃描系統的光路，是一個經過精心設計的接力過程。激光束從激光器發出后，依次經過以下關鍵光學元件，最終完成掃描：

激光器 → 擴束鏡 → 動態聚焦模塊 → X軸振鏡反射鏡 → Y軸振鏡反射鏡 → 工作平面

每一個環節的光學鏡片都肩負著獨特的使命，它們的性能共同決定了最終的打印質量。

二、 關鍵光學鏡片深度解析

1. 擴束鏡

功能與目的：擴束鏡是光路中的“第一道整形官”。它的核心作用有二：

擴大光束直徑：將入射的細小激光束擴展為較大的平行光束，以確保在后續經過振鏡反射鏡時，不會(huì )因鏡片尺寸限制而被“切割”，造成能量損失和光斑變形。

減小發散角：將高斯分布的激光束整形成接近理想的平行光（或低發散角的準直光）。這是在整個掃描區域（視場）內保持光斑尺寸恒定和能量密度均勻的前提。如果光束不平行，掃描到邊緣時光斑會(huì )變大變虛，導致打印細節模糊和層厚不均。

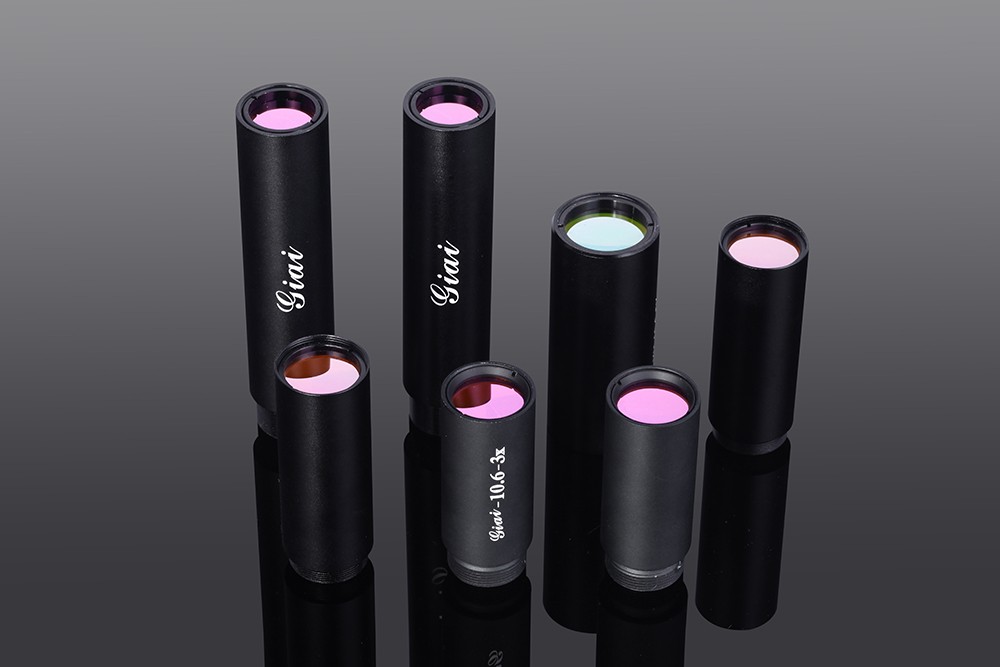

（擴束鏡）

類型與參數規格：

類型：最常見的是開普勒式和伽利略式望遠鏡結構。伽利略式（由一凹一凸透鏡組成）因結構更緊湊、無實焦點（避免空氣電離）而被廣泛采用。

擴束比：指輸出光束直徑與輸入光束直徑的比值（如3x， 5x）。根據入射激光束腰和所需輸出光束直徑來選擇。

波前像差：衡量擴束鏡輸出光束與理想平行光的偏差。高精度擴束鏡的波前像差需優于 λ/4 @ 632.8nm。

透射率與膜層：針對特定激光波長（如355nm， 405nm）鍍制增透膜，單片透鏡的透射率應>99.8%，以確保整套系統透射率極高。

2. 動態聚焦鏡組

功能與目的：這是克服“場曲”誤差的“智能調焦器”。當振鏡偏轉時，激光到達工作平面的光程會(huì )發生變化。如果沒有補償，掃描場邊緣的光斑會(huì )散焦、變大。動態聚焦模塊通過一個Z軸執行器（音圈電機），驅動一組透鏡沿光軸直線運動，實時改變光束的匯聚狀態，確保激光束在掃描平面的任何位置都能聚焦成一個尺寸最小、能量最集中的光斑。

類型與參數規格：

類型：通常是一個可移動的透鏡組，與固定的透鏡組配合，構成一個變焦系統。

行程與焦距補償范圍：執行器的直線運動行程，決定了它所能補償的焦點變化范圍，這直接關聯到系統的最大可掃描尺寸。

響應速度與帶寬：必須與高速振鏡相匹配，通常要求帶寬在幾百赫茲以上，以實現毫秒級的動態調焦。

像差校正：優秀的動態聚焦鏡組本身需要良好地校正球差、慧差等像差，避免引入新的光學畸變。

（振鏡）

3. 振鏡掃描反射鏡

功能與目的：系統的“光之舵手”，通過高速、精確的偏轉，直接控制激光在X和Y方向上的掃描路徑。

類型與參數規格

鏡面材料與基底：

熔融石英：首選材料。具有極低的熱膨脹系數、高硬度、高激光損傷閾值和優異的化學穩定性。即使在激光長期照射下，形變也極小，保證長期穩定性。

硅：密度更低，有利于減輕轉動慣量，可實現更高的掃描速度，但力學和熱學性能略遜于熔融石英。

鏡面尺寸：需要與擴束后的光束直徑匹配，并留有余量，確保在最大偏轉角時也不切割光斑。常見尺寸從幾毫米到二十幾毫米不等。

面型精度：鏡面的平整度是保證波前質量的關鍵。高精度反射鏡的面型精度通常要求 λ/10 甚至 λ/20 @ 632.8nm。任何局部凹陷或凸起都會(huì )扭曲波前，導致光斑質量下降。

反射膜層：這是反射鏡的靈魂。

介質膜：通過電子束蒸發或離子束濺射鍍上數十層交替的介質薄膜（如TiO?/SiO?），通過干涉效應實現特定波長下的極高反射率（>99.5%）。離子束濺射 膜層更致密、牢固，環境穩定性極佳，是高端應用的首選。

激光損傷閾值：膜層必須能承受長期、高功率的激光照射而不被損壞。

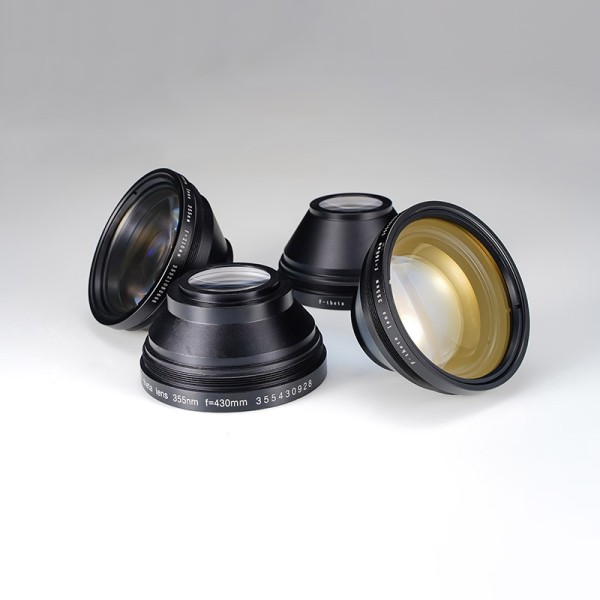

（場鏡）

4. F-θ透鏡

功能與目的：在大多數高端振鏡系統中，振鏡后還會(huì )配備一個F-θ透鏡。它是一個經過特殊設計的平場聚焦透鏡，集成了三大功能：

聚焦：將經過振鏡偏轉后的平行光，匯聚到工作平面上。

平場：消除場曲，確保整個像面是一個平面。

線性化：補償光學畸變，使得光束在平面上的位移（Y）與振鏡的偏轉角度（θ）呈完美的線性關系（Y = f * θ）。沒有它，掃描一個正方形會(huì )變成枕形或桶形。

類型與參數規格：

類型：多為多片式透鏡組，以復雜的光學設計來同時校正多種像差。

焦距：決定了掃描范圍的大小和光斑尺寸。焦距越長，掃描范圍越大，但理論光斑尺寸也越大。

掃描視場：透鏡支持的最大掃描角度（或對應的掃描范圍直徑）。

光斑尺寸：在整個視場內，透鏡所能聚焦的最小光斑直徑。這是影響打印精度和細節分辨率的核心參數，通常在幾十微米量級。

畸變：理想F-θ透鏡的畸變應趨近于零。實際產品的畸變需控制在萬分之幾以?xún)取?/p>

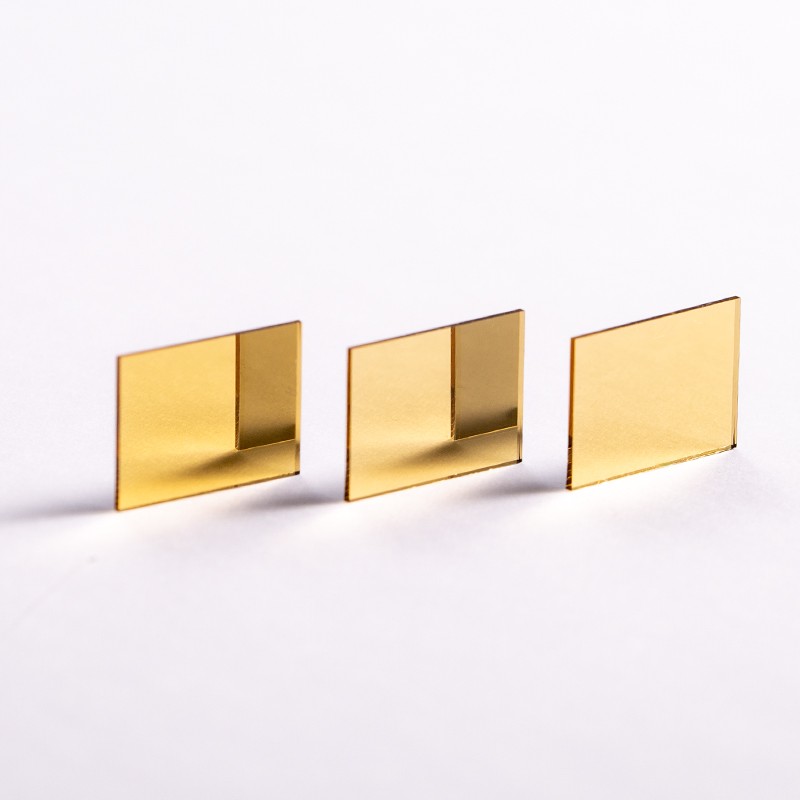

（反射鏡）

三、 光學加工：納米級的精藝

這些光學鏡片的卓越性能，源于背后極其精密的光學加工技術。

超精密加工與拋光：基底材料通過CNC研磨定形后，經歷多道次的精密拋光，使用鉆石微粉等拋光液，將表面粗糙度控制在亞納米級別，并消除亞表面損傷。

高精度鍍膜：在超高真空環境下，通過離子束濺射 等先進鍍膜技術，逐層堆積薄膜。每一層的厚度都需通過光學監控精確到埃（?）量級。這種工藝制備的膜層附著力強、應力低、光譜性能穩定。

全面檢測：在整個制造過程中，需使用白光干涉儀、激光干涉儀、分光光度計等設備，嚴格檢測面型精度、粗糙度、反射/透射率光譜曲線和激光損傷閾值，確保每一片鏡片都符合苛刻的規格要求。

SLA光固化3D打印的振鏡掃描系統，是一個復雜而精妙的光學系統工程。從整形的擴束鏡，到動態調焦的動態聚焦鏡，再到高速偏轉的掃描反射鏡，以及最終實現平場聚焦的F-θ透鏡，每一片光學鏡片都扮演著不可替代的角色。它們的材料選擇、參數規格和加工水平，共同構成了系統速度、精度和可靠性的基石。對其中任何一環的深入理解和精益求精，都是推動光固化3D打印技術向更高速度、更大尺寸、更精細節邁進的核心動力。
