簡(jiǎn)單來(lái)說(shuō)，非晶金剛石膜是通過(guò)高科技手段，在物體表面沉積一層由碳原子構成、具有鉆石般特性的薄膜。我們都知道，“金剛石”的來(lái)源是它的碳原子之間的連接方式（化學(xué)鍵）與天然鉆石相同，都是堅硬的 sp3 鍵。這正是鉆石擁有極高硬度的根本原因。sp3 鍵的比例越高，薄膜的硬度就越接近鉆石。

“非晶”的含義與天然鉆石原子整齊排列的晶體結構不同，這層薄膜中的碳原子是長(cháng)程無(wú)序、短程有序的?？梢韵胂笠幌?，它是由無(wú)數個(gè)極其微小的“鉆石晶格”無(wú)規則地組合在一起，而不是一個(gè)完整的大晶體。所以它不像鉆石那樣有規則的形狀和解理面，但保留了鉆石的硬度、導熱率、低摩擦系數等優(yōu)異特性。

核心特點(diǎn)總結：

極高硬度與耐磨性：硬度可達7000-8500 HV，遠超普通類(lèi)金剛石膜，因此極其耐刮擦。

低摩擦系數：表面非常光滑，摩擦系數低。

高光學(xué)透過(guò)率：涂覆在鏡片上后，本身對光線(xiàn)透過(guò)的影響極小。

優(yōu)異的化學(xué)惰性：能抵抗多種化學(xué)物質(zhì)的腐蝕。

非晶金剛石膜是如何“鍍”出來(lái)的？

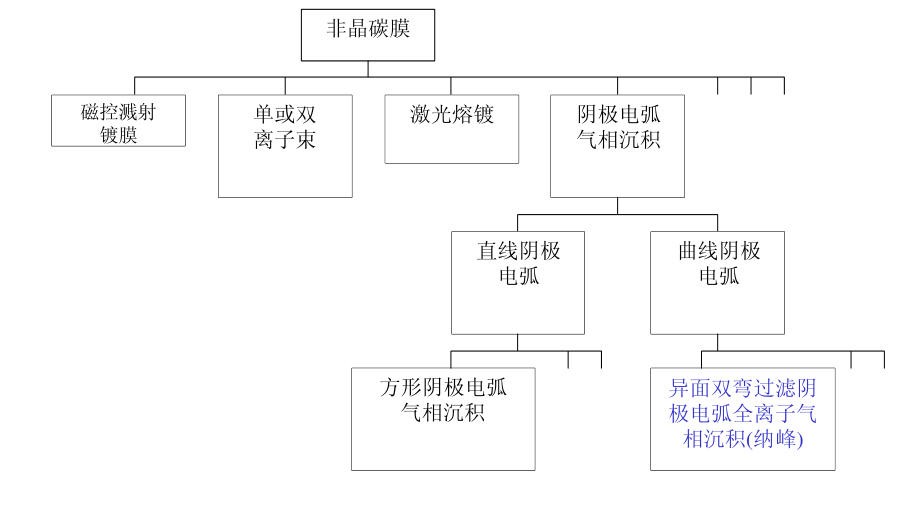

傳統的鍍膜方法（如蒸發(fā)、濺射）或普通的類(lèi)金剛石膜制備方法（如PECVD）很難制備出sp3鍵含量如此之高、性能如此優(yōu)異的非晶金剛石膜。目前，最主流和有效的技術(shù)是 “濾質(zhì)陰極真空電弧技術(shù)”。

您可以把這個(gè)過(guò)程想象成一場(chǎng)在真空中進(jìn)行的、被精確控制的“微觀(guān)隕石轟炸”。整個(gè)過(guò)程大致如下：

第一步：創(chuàng )造環(huán)境

將需要鍍膜的鏡片或工件放入一個(gè)真空室中，并將其抽成高真空。這就像在太空環(huán)境中一樣，可以避免空氣分子對鍍膜過(guò)程的干擾。

第二步：引發(fā)電弧，產(chǎn)生“碳離子雨”

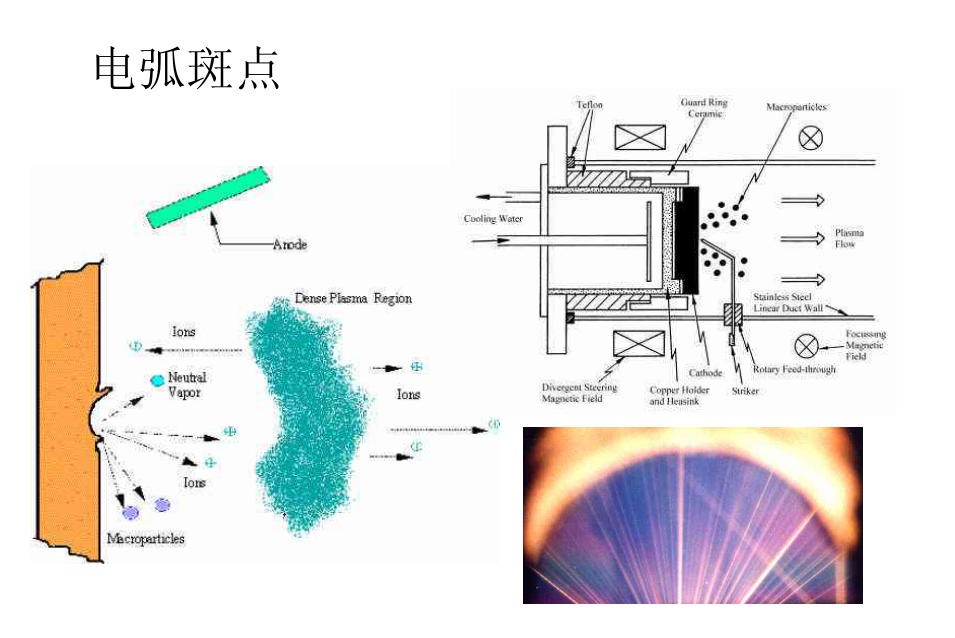

在真空室中，有一個(gè)由高純度石墨（碳）制成的陰極（靶材）。通過(guò)施加高壓，在陰極表面引發(fā)出一個(gè)極其微小且高能量的電弧點(diǎn)（類(lèi)似閃電）。這個(gè)電弧點(diǎn)的瞬間溫度和壓力極高，足以將石墨直接氣化并電離，產(chǎn)生一團包含高能量碳離子（C?）和電子的等離子體。這就像從石墨靶上“轟”出一團密集的、帶電的“碳霧”。

第三步：關(guān)鍵步驟——過(guò)濾“雜質(zhì)”

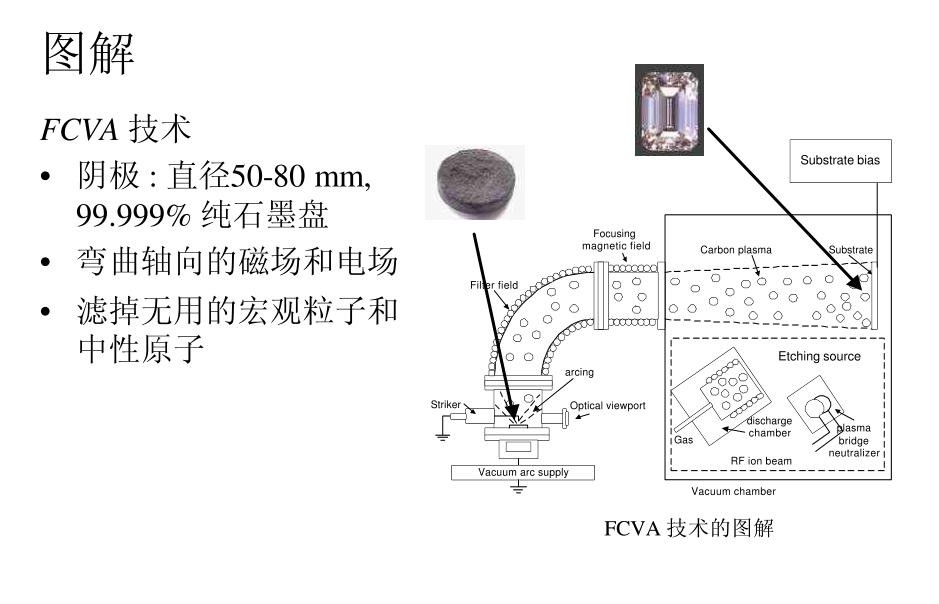

這是FCVA技術(shù)的核心所在。剛剛產(chǎn)生的等離子體中，除了我們需要的高能量碳離子，還混有一些我們不想要的中性碳顆粒（俗稱(chēng)“碳渣”）。如果讓這些碳渣也沉積到鏡片上，會(huì )形成粗糙、疏松的缺陷點(diǎn)，嚴重影響膜層質(zhì)量。因此，FCVA設備帶有一個(gè)特殊的電磁過(guò)濾系統。利用磁場(chǎng)力（洛倫茲力）讓帶電的碳離子發(fā)生偏轉，“拐個(gè)彎”飛向工件；而那些不帶電的、質(zhì)量較大的碳渣則因慣性無(wú)法偏轉，被收集阱捕獲。這樣就得到了一束非常“純凈”的高能量碳離子束。

第四步：沉積成膜

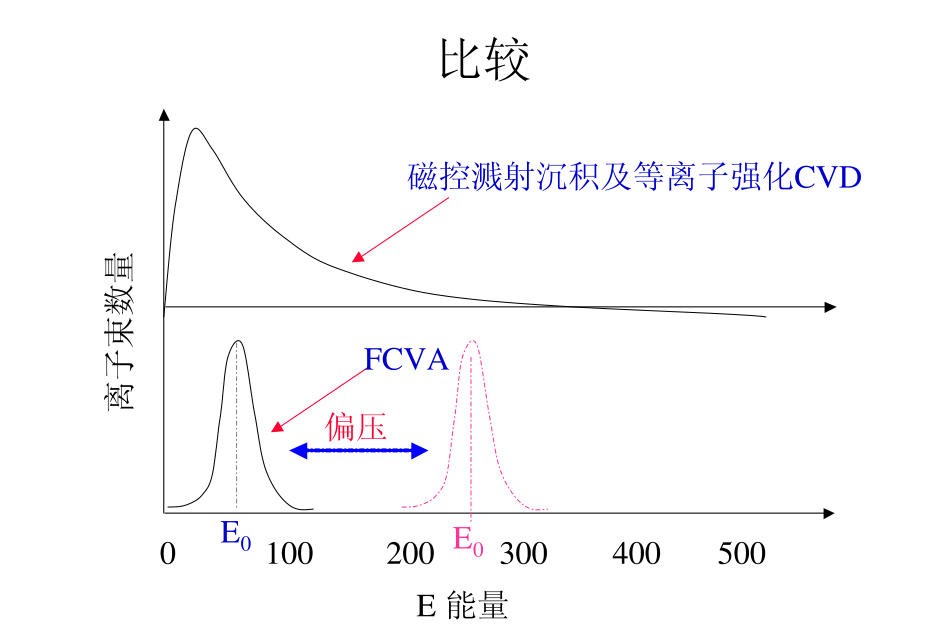

經(jīng)過(guò)過(guò)濾的純凈碳離子束，以極高的動(dòng)能（通常幾十到幾百電子伏特）轟擊到鏡片表面。如此高的能量使得碳離子能夠：

“打入”基底表面，與基底材料形成牢固的化學(xué)結合（膜基結合力強）。

在表面“遷徙”并找到最穩定的位置。

在冷卻和穩定過(guò)程中，碳原子之間優(yōu)先形成堅硬的 sp3 鍵，而不是形成石墨（鉛筆芯）中那種柔軟的sp2鍵。

這樣，碳離子一個(gè)接一個(gè)地沉積下來(lái)，最終形成一層致密、堅硬、光滑的非晶金剛石膜。

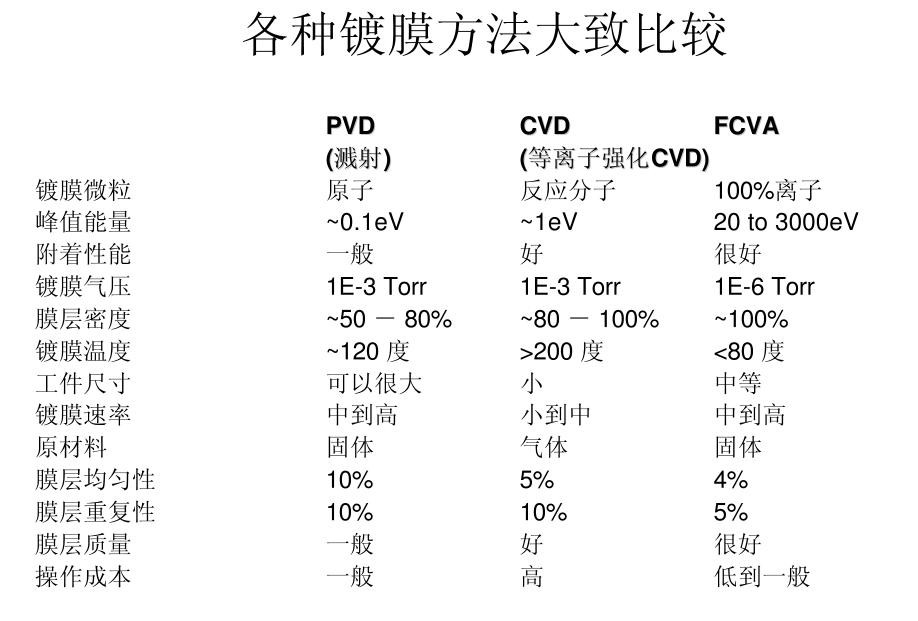

FCVA技術(shù)的優(yōu)勢總結

正是這套復雜的工藝，賦予了非晶金剛石膜超凡的性能：

高sp3鍵含量：高能離子轟擊是形成sp3鍵的關(guān)鍵，因此膜層硬度極高。

膜層致密純凈：磁過(guò)濾去除了碳渣等雜質(zhì)，膜層質(zhì)量高，缺陷少。

膜基結合力強：高能離子像“打釘子”一樣嵌入基底，結合非常牢固，不易剝落。

低溫工藝：整個(gè)過(guò)程的溫升可以控制在80℃以下，完美適用于不耐高溫的樹(shù)脂鏡片等材料。

文章圖片源自網(wǎng)絡(luò )分享，僅供學(xué)習參考---
