在工業視覺檢測系統中，清晰、穩定的成像是實現精準測量、定位、識別與缺陷分析的基礎。工業鏡頭濾光片作為一項關鍵的光學調控部件，通過主動管理進入鏡頭的光線，成為解決眾多成像難題、提升系統魯棒性的核心手段。

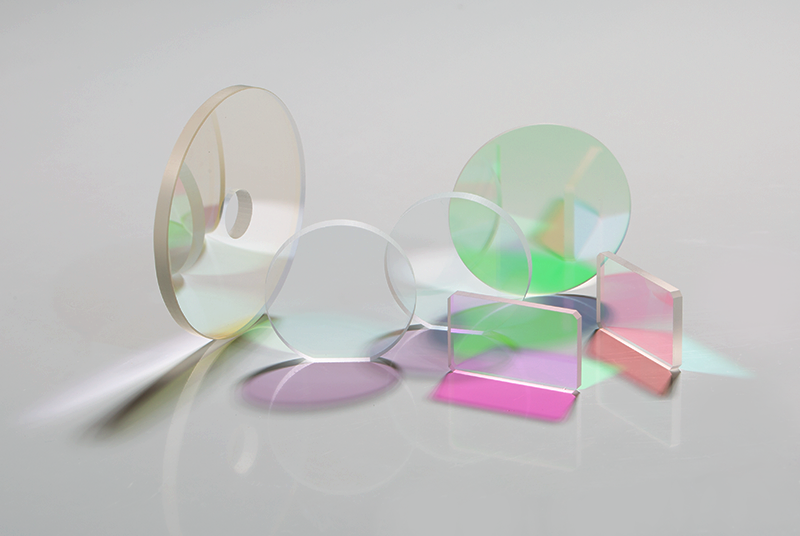

（圖源網絡(luò )，侵刪）

一、濾光片的核心功能與分類

工業濾光片根據其調控光線的物理維度，主要分為兩大類：

1.光譜選擇型濾光片：基于光的波長進行選擇。

原理：通過在光學基材上鍍制精密的光學薄膜，利用光的干涉效應，使特定波段的光線高效透過，而其他波段的光線被反射或吸收。

主要種類：帶通濾光片、短波通/長波通濾光片、中性密度濾光片。

2.偏振選擇型濾光片：基于光的偏振態進行選擇。

原理：其內部結構只允許電矢量振動方向與自身偏振軸一致的光線通過，從而消除特定方向的偏振光（如眩光）。

主要種類：線性偏振片、圓偏振片。

二、工業應用場景深度解析

以下通過多個典型工業案例，詳細闡述濾光片的具體應用。

應用一：高速流水線條碼讀取

核心問題：環境光（尤其是工頻閃變的日光燈）干擾，導致圖像亮度波動、出現條紋，造成讀取率下降。

解決方案：窄帶帶通濾光片

技術細節：

采用中心波長為850nm的紅外LED作為主動光源。

在鏡頭前加裝中心波長同為850nm、帶寬為10nm或20nm的窄帶帶通濾光片。

此組合構成一個“光學鎖”，只允許LED發出的紅外光進入相機，有效隔絕絕大部分環境可見光，從而在任何光照條件下都能輸出對比度極高、無頻閃的穩定圖像。

（850窄帶濾光片)

應用二：金屬表面微小劃痕與瑕疵檢測

核心問題：光滑金屬表面的強鏡面反射形成高光區域，掩蓋了劃痕、凹坑等缺陷。

解決方案：線性偏振濾光片

技術細節：

在光源和鏡頭前各加一片線性偏振片，構成“交叉偏振”光路。

旋轉鏡頭前的偏振片，使其偏振方向與光源前的偏振片方向垂直。

鏡面反射光因偏振方向被阻擋，而劃痕處的漫反射光則部分通過，從而使瑕疵在暗背景下清晰顯現。

關鍵參數：偏振片的消光比，需達到1000:1或更高，以確保充分的消光效果。

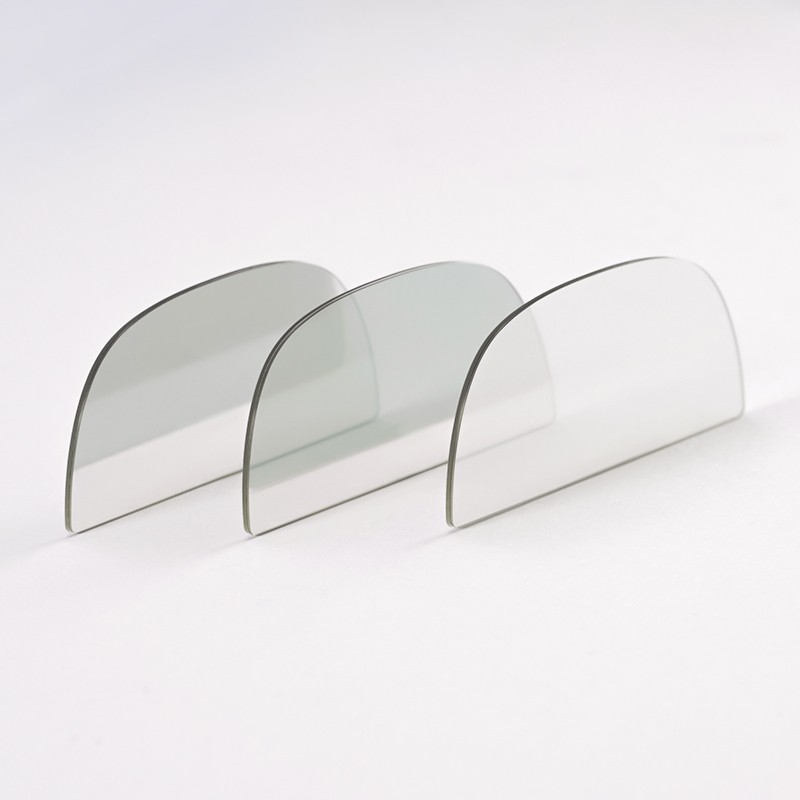

（偏振濾光片）

應用三：透明包裝瓶?jì)纫后w雜質與瓶身缺陷檢測

核心問題：玻璃瓶身的復雜反光和折射干擾對內部異物、氣泡及瓶身劃痕的觀察。

解決方案：偏振濾光片或紅外長波通濾光片

技術細節：

場景A（檢測表面劃痕/標簽）：使用偏振濾光片，消除瓶身各處的反光，原理同應用二。

場景B（檢測內部液體雜質）：使用長波通濾光片（如截止波長1050nm），配合紅外光源與紅外相機。許多液體和玻璃在可見光下透明，但對特定紅外光有散射。雜質顆粒會(huì )散射紅外光而顯現為亮斑，與暗背景形成極高對比度。

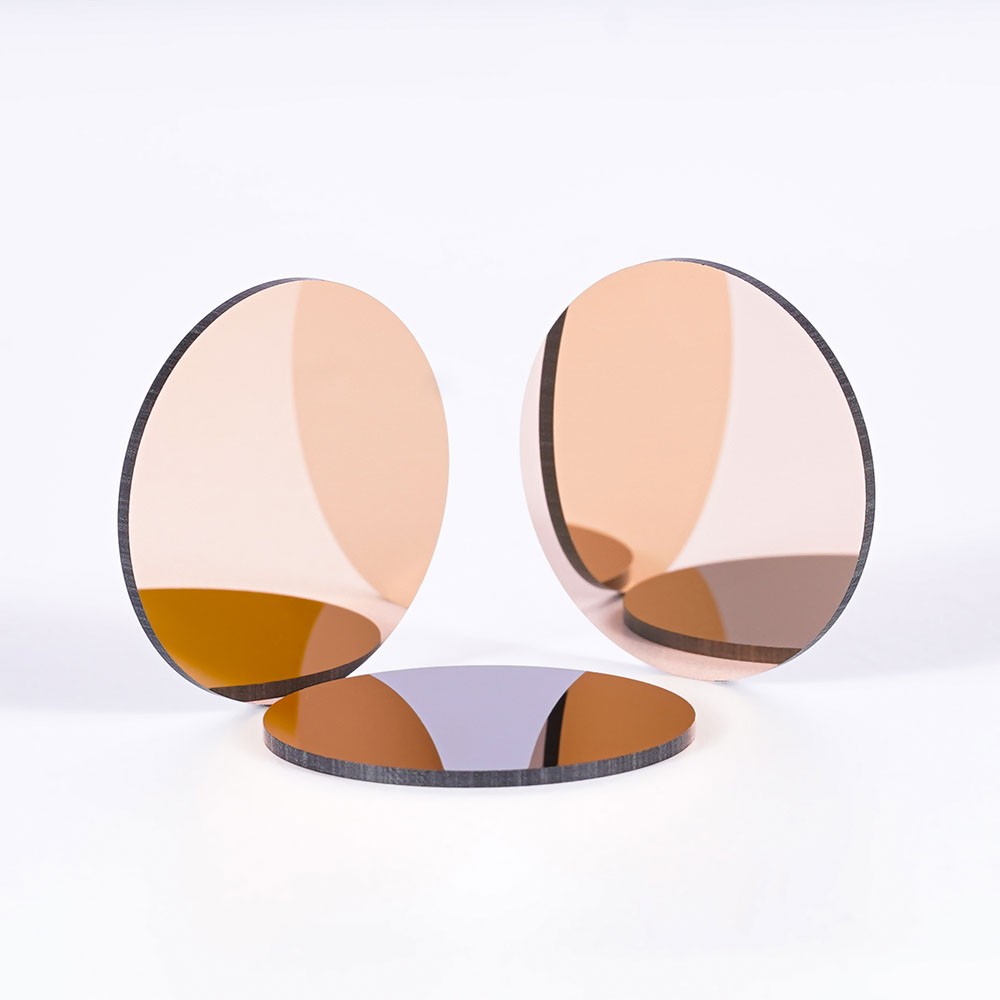

（LP1050長波通濾光片）

應用四：回收產業中的塑料材質自動分選

核心問題：不同種類的塑料（如PET、PVC）外觀相似，無法通過顏色或形狀進行區分。

解決方案：紅外帶通濾光片

技術細節：

使用近紅外光譜（NIR）相機，配合紅外光源。

在鏡頭前輪流使用不同中心波長的紅外帶通濾光片（如1200nm,1300nm,1450nm）進行成像。

不同材質的塑料在這些特征波段具有獨特的反射率。通過計算不同波段圖像中的灰度值比值，即可構建精確的材質分類模型。

應用五：液晶屏幕（LCD/OLED）Mura缺陷與亮點檢測

核心問題：屏幕表面的玻璃蓋板產生強烈反光，掩蓋了底層發光像素的微弱亮度不均（Mura）或壞點。

解決方案：圓偏振濾光片

技術細節：

使用圓偏振片能有效消除屏幕表面的鏡面反射。

相較于線性偏振片，圓偏振片能避免因自動對焦鏡頭前端旋轉而導致的偏振失效，確保檢測過程的穩定可靠。

（窄帶激光NBP940濾光片）

應用六：高溫物體在線監測（如焊縫、鑄件）

核心問題：被測物體自身發出強烈的紅外輻射，導致相機圖像過曝，無法看清表面細節。

解決方案：窄帶帶通濾光片或中性密度濾光片

技術細節：

方案1（主動成像）：若使用特定波長的激光或LED光源，可選用對應波長的窄帶帶通濾光片，只接收光源的反射光，過濾掉物體自身的熱輻射。

方案2（被動減光）：若無需額外光源，則使用中性密度濾光片（如OD1.0或更高），均勻地減弱所有波段的光強，防止傳感器過曝，從而捕捉到高溫物體的表面紋理。

三、濾光片選型流程總結

面對一個具體的工業視覺項目，濾光片的選型應遵循系統化的思路：

1.問題診斷：明確成像挑戰的本質——是環境光干擾、表面反光、低對比度，還是需要區分材質？

2.確定類型：

抗環境光、提取特征光譜->光譜選擇型濾光片（帶通/截止片）。

消除眩光、反光->偏振選擇型濾光片。

防止過曝->中性密度濾光片。

3.精確參數：

帶通濾光片：確定中心波長（匹配光源）、帶寬（決定選擇性）、截止深度（決定抗干擾能力）。

偏振片：確定消光比和類型（線性或圓偏振）。

4.機械匹配：確認濾光片的螺紋尺寸（如M42x0.75）與鏡頭前端完全兼容。

通過上述系統性的介紹與案例剖析可以看出，工業鏡頭濾光片是機器視覺工程師工具箱中不可或缺的“利器”。精準的選型與應用，能夠從根本上提升圖像質量，賦能視覺系統在苛刻的工業環境下穩定、高效地運行。
