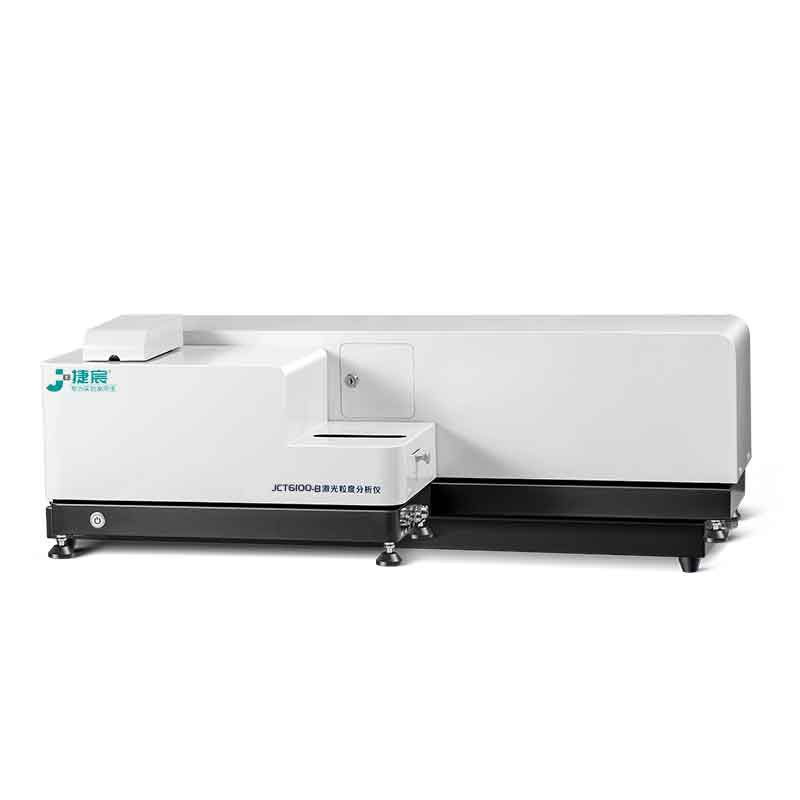

激光粒度分析儀通過測量顆粒對激光的散射特性反演粒徑分布，其精度高度依賴于光學系統的穩定性與準確性。光學鏡片作為光路傳輸、整形和信號收集的核心載體，直接決定了儀器的分辨率和可靠性，下面我們對于一些關鍵光學鏡片展開簡單分析，帶你簡單認識那些光學應用元件。

一、光路系統原理簡述

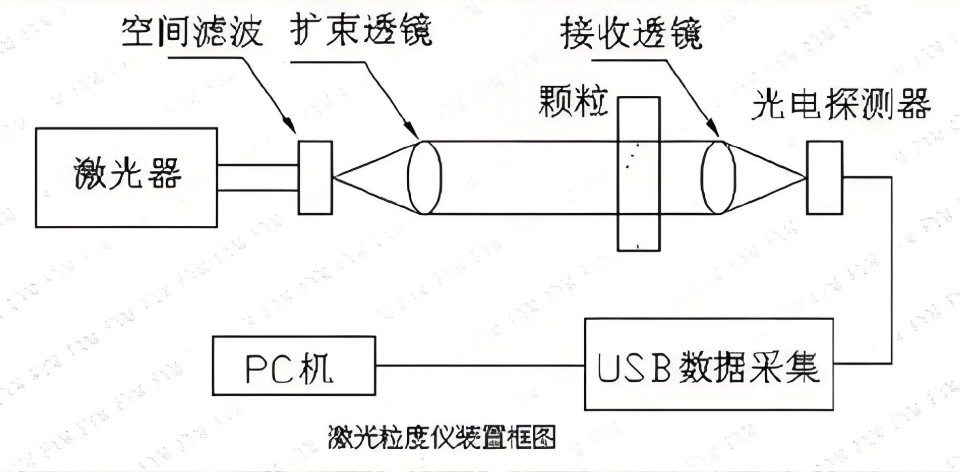

典型激光粒度儀光路由激光發射模塊、光束整形模塊、樣品散射區及多角度探測模塊四大模塊構成，激光發射模塊負責產生單色相干光束（常用632.8nm He-Ne或半導體激光）；光束整形模塊將高斯光束轉化為均勻平行光；樣品散射區的顆粒群在平行光中產生特定角度的散射；多角度探測模塊則用于收集前向/側向散射光強分布。

關鍵點：散射角θ與粒徑d滿足反比關系（d ∝ λ/θ），鏡片精度直接影響角度分辨能力。

 二、核心光學鏡片分類與技術分析

 1. 準直透鏡組 (Collimating Lens Assembly)，在光路系統中，準直透鏡組負責將點光源擴散光束轉化為大直徑平行光（消除發散角），一般為非球面單透鏡（降低球差）和消色差雙膠合透鏡（適用多波長系統）兩款鏡片類型。

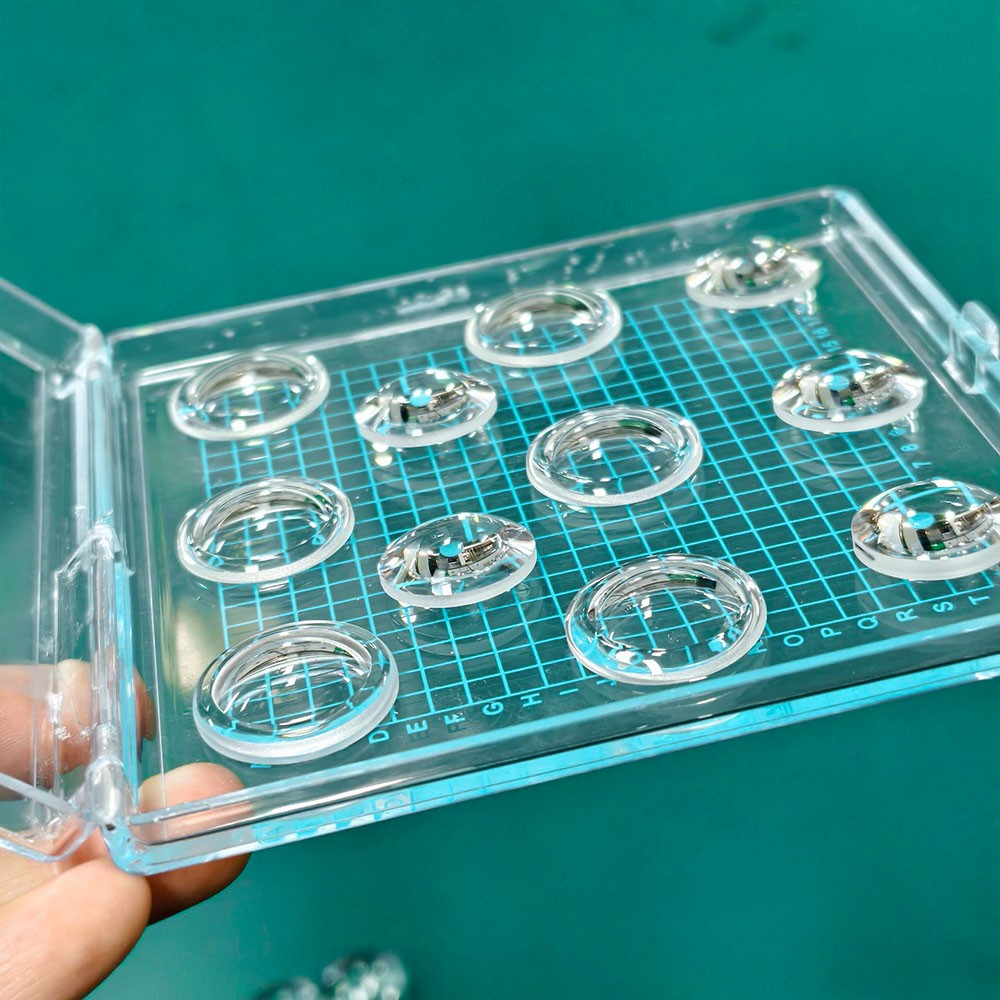

（非球面透鏡）

 關鍵參數：

（膠合透鏡）

驗收標準：

干涉儀檢測波前畸變；

- 平行光干涉條紋間距≥2m不畸變。

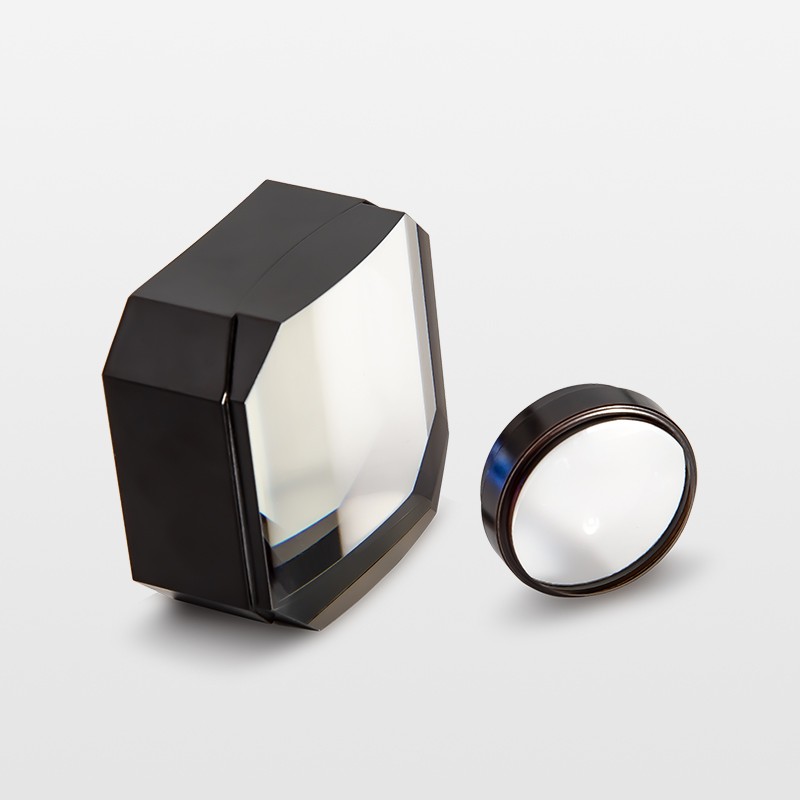

2. 傅里葉變換透鏡 (Fourier Lens)

作用于光路系統將散射角θ映射為探測器的徑向位置（實現角空間-位置空間轉換）。其設計特點需嚴格滿足f·θ線性關系（f為焦距）和大視場（常>±30°）低畸變（<0.1%）。

關鍵參數：

驗收標準：

- 激光差分干涉法測量場曲；

- 標準顆粒板標定角度-位置映射精度。

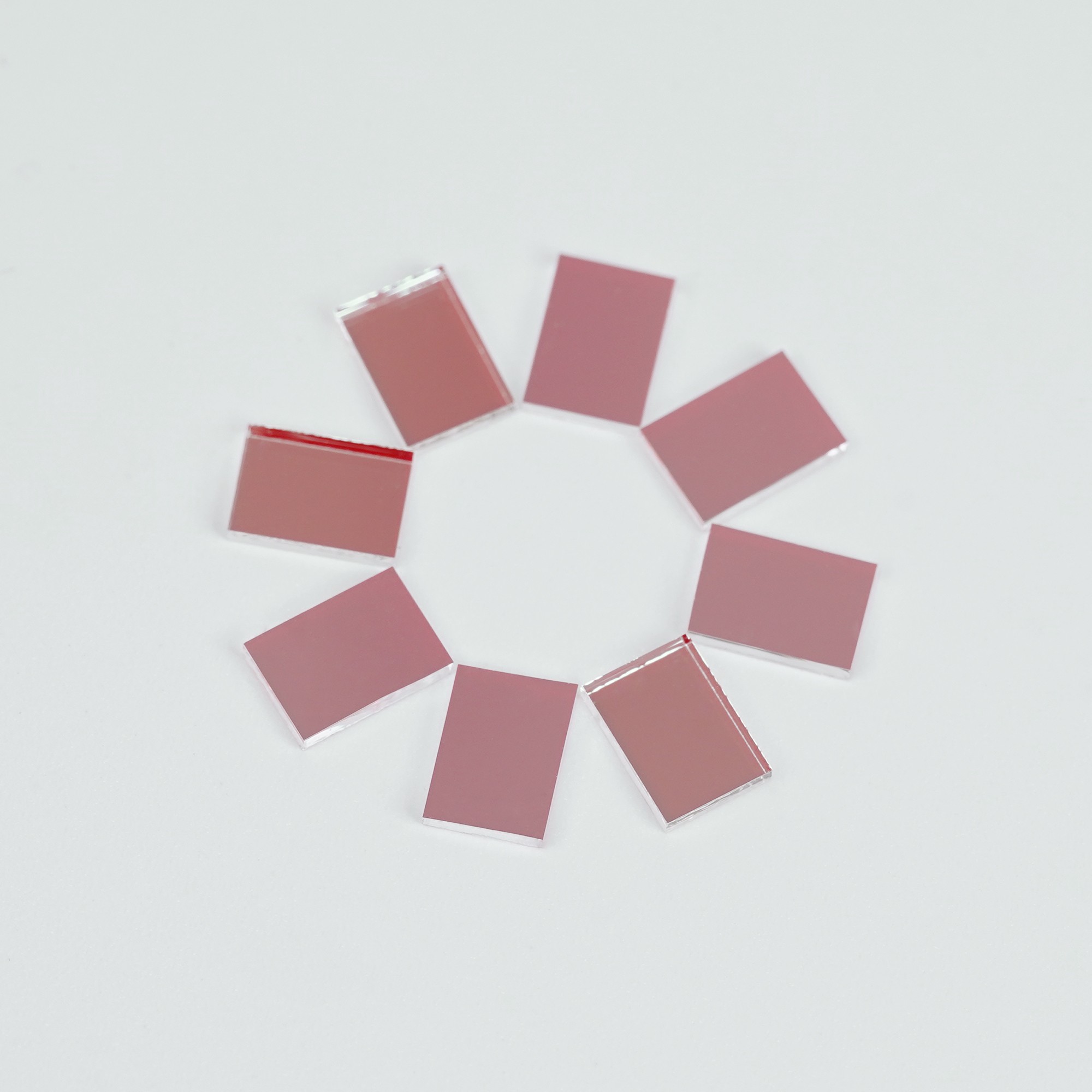

(BP635窄帶濾光片)

3. 窄帶濾光片 (Bandpass Filter)

作用：抑制環境光/樣品熒光（僅透射激光波長）。

核心指標：

驗收標準：

分光光度計掃描透射曲線；

高功率激光照射測試熱漂移（ΔCWL<0.05nm/℃）。

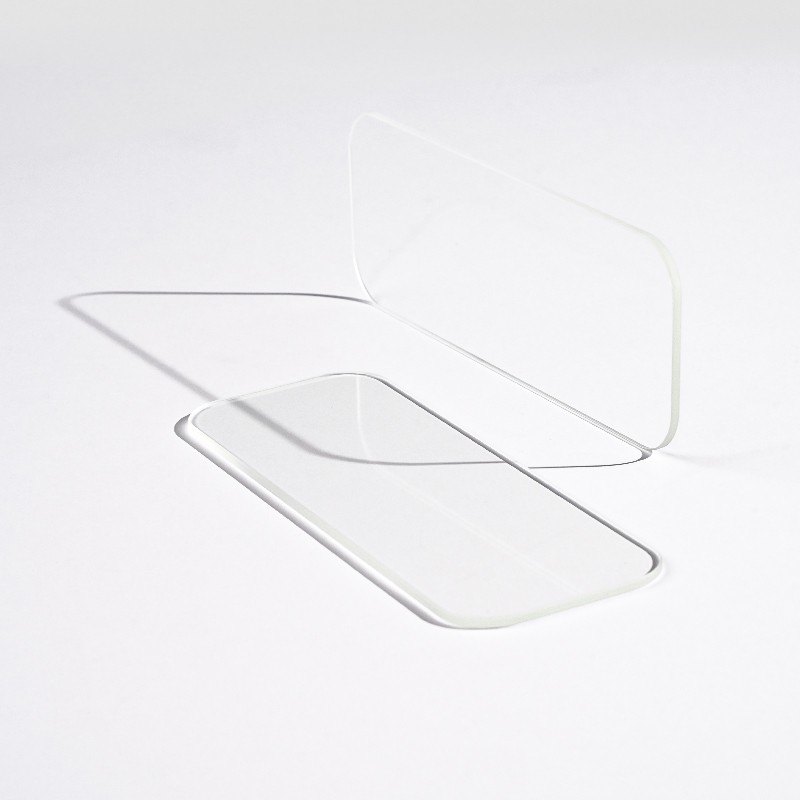

（光學窗口）

4. 保護窗口片 (Protection Window)

作用于隔離樣品池與光學系統（防污染/腐蝕），材料選擇熔融石英（高硬度、耐酸堿）進行鍍增透膜（AR Coating @632.8nm）。

技術要點：

表面粗糙度<1nm RMS（避免漫反射噪聲）；

平面度λ/8（防止波前畸變）；

膜層耐腐蝕性：通過ISO 9022鹽霧測試。

三、光學系統集成驗收標準

除單鏡片參數外，系統級驗證至關重要：

1. 光軸對準精度：

激光-透鏡-探測器同軸度誤差≤10μm；

多透鏡組共焦調試（剪切干涉儀檢測）。

2. 散射信號信噪比(SNR)：

標準聚苯乙烯顆粒（100nm）測試：SNR≥100:1；

背景噪聲強度<0.1% 最大信號。

3. 長期穩定性：

8小時連續測量D50值漂移<0.5%；

溫漂補償后（20-30℃）數據偏差<1%。

四、鏡片失效模式與維護

激光粒度分析儀的光學鏡片是實現納米級分辨的基石。從準直透鏡的波前控制到傅里葉透鏡的角度-位置映射精度，從濾光片的窄帶抑制能力到窗口片的表面完整性，每一環節均需滿足嚴苛的光學指標。唯有通過系統化的參數設計、精密制造與科學驗收，才能確保散射光信號的保真度，最終為顆粒粒徑分布提供值得信賴的數據基礎。在高端儀器競爭中，光學鏡片性能已成為衡量核心技術實力的關鍵標尺。
