陣列透鏡（Lens Array）是由多個微型透鏡按照特定規則排列組成的復合光學元件。與傳統單透鏡不同，它能夠同時對多個光束進行獨立操控，或將單一光束分割、整形為復雜的空間光場，廣泛應用于需要并行光處理或高精度光場調控的場景。

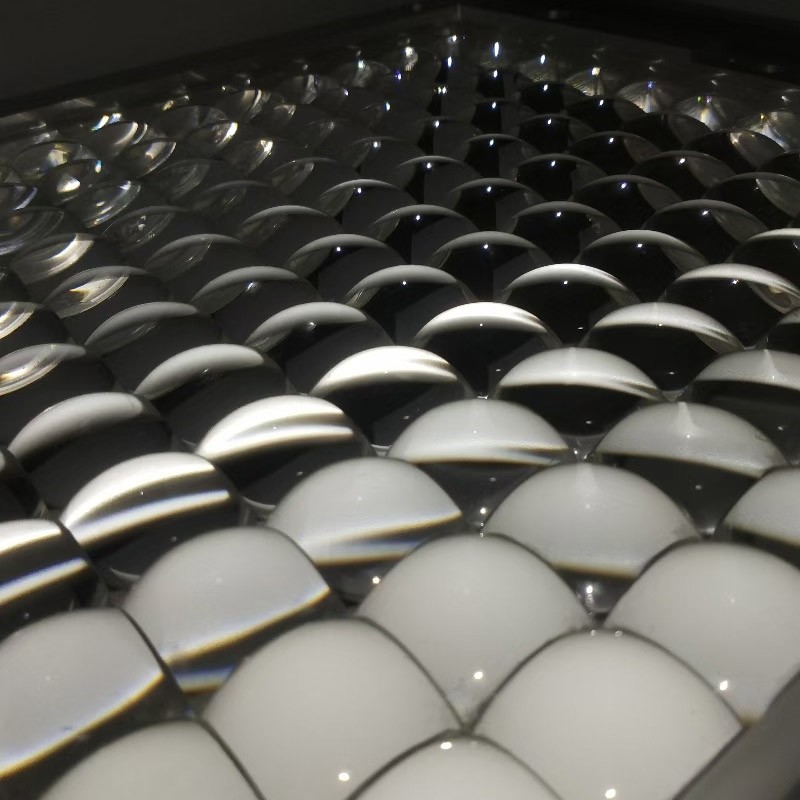

（激埃特原創(chuàng )圖）

一、陣列透鏡的分類

根據結構、原理和應用場景的不同，陣列透鏡可分為以下幾類：

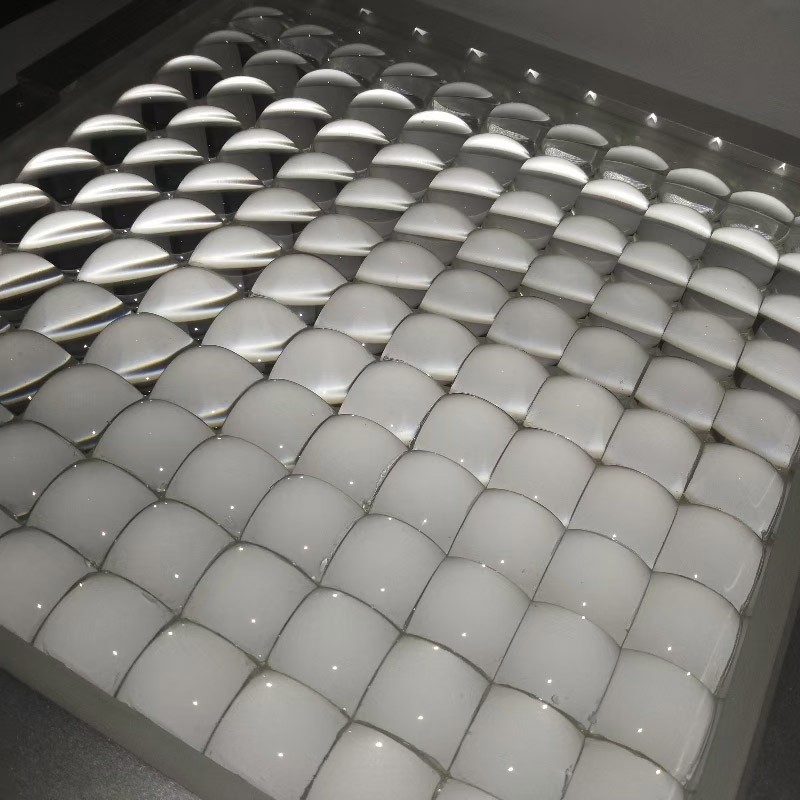

（激埃特原創(chuàng )圖）

二、核心應用場景

1. 激光加工與光學系統

  光束勻化：將高斯分布的激光束轉換為平頂光斑，提升切割/焊接均勻性（如半導體晶圓加工）。

  分束與多焦點生成：通過陣列透鏡將單束激光分割為多束，實現并行加工（如手機屏幕打孔）。

2. 成像與傳感

   光場相機：利用微透鏡陣列記錄光線方向信息，實現3D成像與重對焦（如Lytro相機）。

   結構光投影：生成編碼光圖案，用于3D掃描、人臉識別（如iPhone Face ID）。

3. 光通信與顯示技術

   光纖耦合：將多路光信號高效耦合至光纖陣列（如數據中心光模塊）。

   AR/VR近眼顯示：通過波導結合微透鏡陣列擴大視場角，提升顯示清晰度（如Hololens光學模組）。

4. 照明與能源

   LED二次光學設計：勻化LED出光，避免眩光（如汽車大燈、舞臺燈光）。

   太陽能聚光：聚焦陽光至光伏電池，提升發電效率（如聚光光伏系統）。

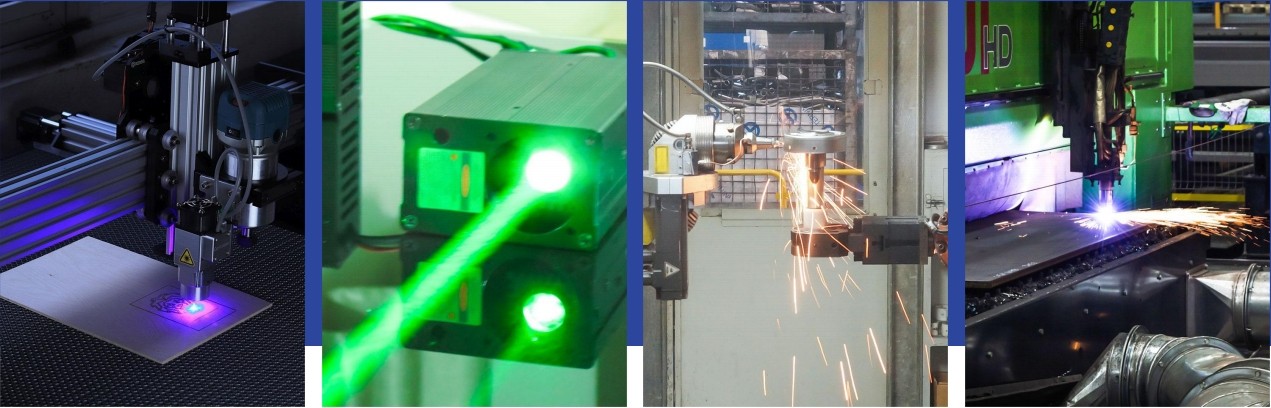

（圖源激埃特光電）

三、陣列透鏡的作用與特點

核心作用

1. 并行光場操控：同時處理多路光束，提升光學系統效率。

2. 光場均勻化：消除光強分布不均勻性，優化加工與成像質量。

3. 像差校正：通過非球面或衍射設計補償光學系統像差。

四、技術特點

五、典型參數與選型建議

1. 關鍵參數

   透鏡單元尺寸：常見10 μm~1 mm，小尺寸適用于高分辨率成像，大尺寸用于高能量激光。

   填充因子（Fill Factor）：透鏡占單元面積比例（>90%可減少光能損失）。

   抗損傷閾值（LIDT）：玻璃基陣列可達10 J/cm2（納秒脈沖），聚合物基通常<1 J/cm2。

2. 選型原則

   激光應用：優先選擇熔融石英或ZnSe材料，搭配抗反射鍍膜。

   消費電子：聚合物基陣列（如PMMA）兼顧成本與輕量化需求。

   高溫環境：選用耐熱玻璃（如Pyrex）或藍寶石基材。

六、未來發展趨勢

1. 超表面陣列透鏡：結合超構表面技術，實現亞波長級光場調控。

2. 動態可調陣列：通過液晶或MEMS技術實現焦距/光場實時調節。

3. 混合光學系統：與衍射光學元件（DOE）、自由曲面透鏡集成，拓展功能邊界。

總的來說，陣列透鏡憑借其高度集成、靈活調控的特性，已成為現代光學系統的核心組件之一。從工業激光加工到消費級AR設備，從精密成像到新能源技術，它的身影無處不在。隨著微納加工技術的進步，陣列透鏡將繼續推動光學領域的創(chuàng )新突破，為人類探索光的世界打開更多可能。
