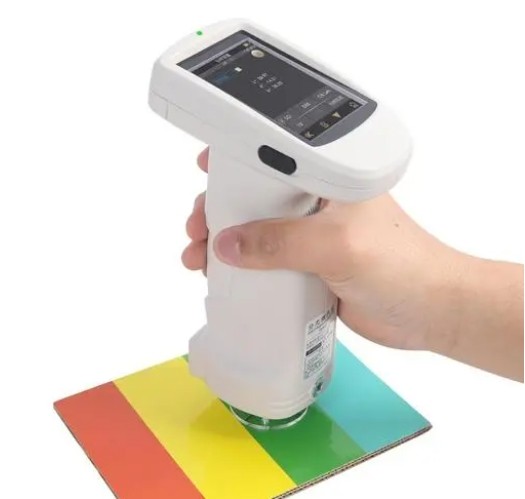

分光測色儀，又稱為分光色差儀或分光測色計，是一種基于物質對不同波長的光的吸收、反射和透射特性來實現顏色測量的精密儀器，廣泛的應用于各行各業的顏色管控或檢定產品產生的色差問題，如印刷、涂料、塑料、文物保護、藝術品鑒定、環境監測、醫療樣本測量等多個領域，下面我們將簡單帶大家了解一下分光測色儀以及其內部光學結構件，為大家做一個簡單的科普。

分光測色儀組成及原理

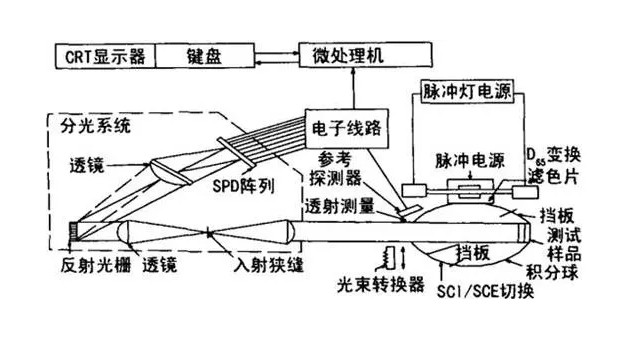

分光測色儀主要由光源、單色儀（色散元件如光柵、棱鏡）、光電探測器和數據處理系統組成，測色的方法就是用分光光度計通過圖形的方式，來顯示分光比及分社曲線，按照固定計算出測定值。光源發出光線，經過單色儀分光后，形成不同波長的單色光。這些單色光照射到被測物體表面，反射的光線經過光電探測器轉換為電信號，最后由數據處理系統進行分析和處理，得出物體的顏色信息。

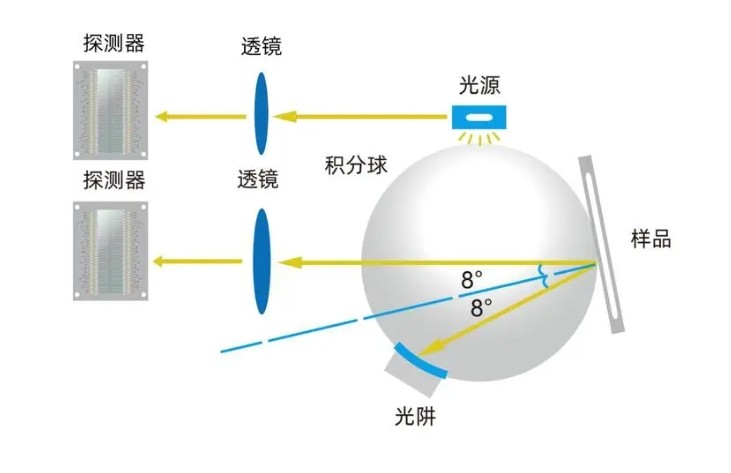

分光測色儀被分為“0/45度”和“d/8度積分球”兩種測量—觀察方式。其中“0/45度”一般只用來測量平滑物體表面，而且不能連接電腦配色，通常為便攜式分光測色儀使用的測量—觀察方式。而“d/8度積分球”除了可以測量物體表面的色差之外，還可以連接電腦配色，其功能更加強大，并且測量結果更加穩定精確。

分光測色儀的光學元件

分光測色儀的光學元件是其實現顏色測量的核心部分，主要包括光源、單色器（色散元件）、檢測器和成像系統等。

1. 光源

功能：提供測量所需的光照條件，確保光線能夠均勻地照射到被測物體上。

常用光源：分光測色儀常用的光源包括鎢絲燈、鹵鎢燈和氙燈等。這些光源能夠發出連續的光譜輻射，覆蓋可見光及部分紫外和紅外區域。

特點：光源的光譜分布雖然不是關鍵因素，但必須在儀器的整個波長范圍內發出連續的光譜輻射，并且有足夠的強度，以保證每一波長上都具有足夠能量，從而在探測器上獲得滿意的信噪比。

2. 單色器（色散元件）

功能：將光源發出的復合光分解成不同波長的單色光，使得測量能夠針對特定波長的光進行。

主要類型：

棱鏡：利用光的折射和色散原理，將不同波長的光分散到不同的空間位置上。棱鏡色散的特點是其色散率隨波長而改變。

光柵：通過光的衍射和干涉原理，將光分散成光譜。光柵的優點是可用于紫外、可見光和近紅外等光區，并且在整個波長區具有良好的幾乎均勻一致的分辨能力。

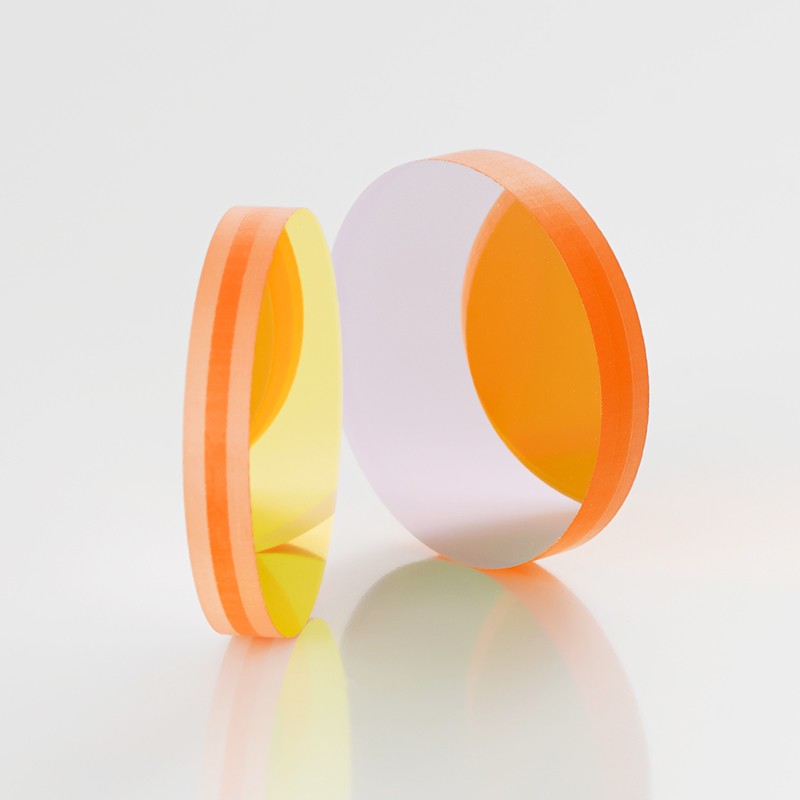

濾光片：作為最簡單的單色裝置，濾光片能夠允許特定波長的光通過，而阻擋其他波長的光。近年來，隨著光學薄膜技術的發展，已經能夠制造出中心波長不同的各種窄帶干涉濾光片。窄帶濾光片，具有非常窄的透過帶寬，通常用于需要高光譜分辨率的應用中。它們能夠精確地選擇特定波長的光進行透過，從而實現對物體顏色的精確測量。紫外截止濾光片：在某些分光測色儀中，會(huì )使用紫外截止濾光片來阻擋紫外線，以保護儀器內部的光學元件不受紫外線的損害。這些濾光片通常具有較低的紫外透過率，同時保持對可見光的良好透過性。

雙單色器：現代高級的分光測色儀往往采用雙單色器設計，即包含兩個光柵或兩個棱鏡，或一個棱鏡與一個光柵。這種設計可以明顯地減少雜散光，并進一步提高儀器的分辨能力。

3. 檢測器

功能：將透過被測物體后的光信號轉換為電信號，以便進行后續的數據處理和分析。

常用類型：

光電倍增管：具有高靈敏度和低噪聲的特點，適用于微弱光信號的檢測。

光電二極管矩陣：如硅光電二極管列陣、CCD器件等，能夠同時接收多個波長的光信號，實現快速測量。

其他類型：如光電池、光電管等，也常用于分光測色儀中。

4. 成像系統

功能：將空間色散開的各波長的光束匯聚在成像物鏡的焦平面上，形成按波長依次排列的單色像。

特點：成像系統的作用是將單色光聚焦并投射到檢測器上，確保測量結果的準確性和穩定性。

綜上所述，分光測色儀的光學元件通過精密的設計和配合，實現了對物體顏色的高精度測量。在實際應用中，這些元件的性能和穩定性直接影響到測量結果的準確性和可靠性。隨著近幾年的不斷發展，新的濾光片材料和制造工藝不斷涌現，為分光測色儀等光學儀器的性能提升提供了更多的可能性。例如，近年來出現的納米結構濾光片、多層膜濾光片等新型濾光片具有更高的光譜分辨率和更好的透過性能，正在逐漸應用于各種高端光學儀器中。
