氣體檢測儀紅外濾光片工作原理

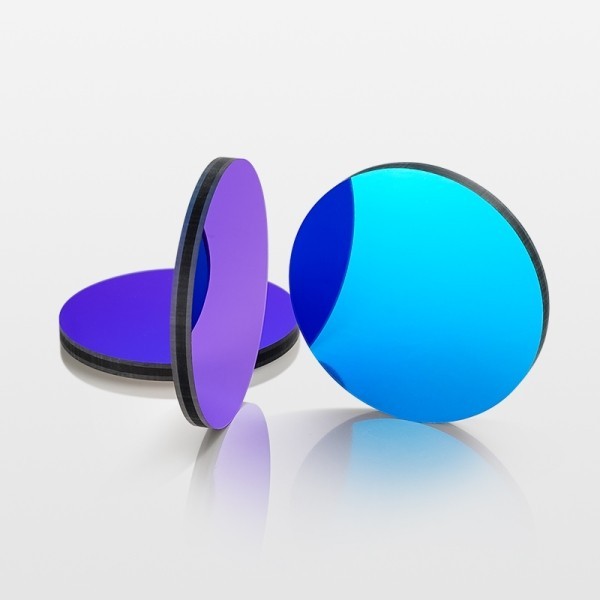

紅外濾光片在氣體檢測儀中扮演著至關重要的角色。以常見的紅外線氣體檢測儀為例，其工作原理主要依賴于紅外濾光片的選擇性透過特性。紅外濾光片能夠精確地選擇特定波長的紅外光線，對應于待檢測氣體的吸收光譜。當待檢測氣體通過濾光片時，只有對應于其吸收光譜的特定波長的光才能通過，其余的光則被反射或吸收。這樣，氣體檢測儀通過測量透射光的強度，便可以推算出待檢測氣體的濃度。
氣體檢測儀是一種氣體泄露濃度檢測的儀器儀表工具，主要是指便攜式/手持式氣體檢測儀。主要利用氣體傳感器來檢測環境中存在的氣體種類，氣體傳感器是用來檢測氣體的成份和含量的傳感器。一般認為，氣體傳感器的定義是以檢測目標為分類基礎的，也就是說，凡是用于檢測氣體成份和濃度的傳感器都稱作氣體傳感器，不管它是用物理方法，還是用化學方法。比如，檢測氣體流量的傳感器不被看作氣體傳感器，但是熱導式氣體分析儀卻屬于重要的氣體傳感器，盡管它們有時使用大體一致的檢測原理。

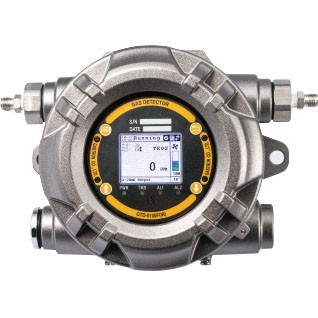

（圖片來源英思科，僅供參考，侵刪）
工作原理
以常見的紅外線氣體檢測儀為例，說明氣體檢測儀的原理：
在紅外線氣體檢測儀中，紅外濾光片的主要作用是區分目標氣體，從而實現對特定氣體的高精度檢測。其工作原理基于吸收法和反射法，即濾光片可以選擇性地吸收或反射目標氣體發出的紅外輻射。這些濾光片通常由特殊材料制成，如硅、鍺或碲化鎘等，以確保其能夠在特定波長范圍內有效工作。
測量這種吸收光譜可判別出氣體的種類；測量吸收強度可確定被測氣體的濃度。紅外線檢測儀的使用范圍寬，不僅可分析氣體成分，也可分析溶液成分，且靈敏度較高，反應迅速,能在線連續指示,也可組成調節系統。工業上常用的紅外線氣體檢測儀的檢測部分由兩個并列的結構相同的光學系統組成。
一個是測量室，一個是參比室。兩室通過切光板以一定周期同時或交替開閉光路。在測量室中導入被測氣體后，具有被測氣體特有波長的光被吸收，從而使透過測量室這一光路而進入紅外線接收氣室的光通量減少。氣體濃度越高，進入到紅外線接收氣室的光通量就越少；而透過參比室的光通量是一定的，進入到紅外線接收氣室的光通量也一定。因此，被測氣體濃度越高，透過測量室和參比室的光通量差值就越大。這個光通量差值是以一定周期振動的振幅投射到紅外線接收氣室的。
接收氣室用幾微米厚的金屬薄膜分隔為兩半部，室內封有濃度較大的被測組分氣體，在吸收波長范圍內能將射入的紅外線全部吸收，從而使脈動的光通量變?yōu)闇囟鹊闹芷谧兓?，再可根據氣態方程使溫度的變化轉換為壓力的變化，然后用電容式傳感器來檢測，經過放大處理后指示出被測氣體濃度。除用電容式傳感器外，也可用直接檢測紅外線的量子式紅外線傳感器，并采用紅外干涉濾光片進行波長選擇和配以可調激光器作光源，形成一種嶄新的全固體式紅外氣體檢測儀。這種檢測儀只用一個光源、一個測量室、一個紅外線傳感器就能完成氣體濃度的測量。此外，若采用裝有多個不同波長的濾光盤，則能同時分別測定多組分氣體中的各種氣體的濃度。
紅外線氣體檢測儀保養
1、檢查氣體流量、通常為30/h，流量過大或者過小對分析儀結果影響較大
2、更換濾紙：停抽氣泵，過濾罐排水
3、檢查氣路系統中有無漏氣現象。抽泣泵膜片有無破損，取樣探頭密封圈是否破裂，四通閥、冷凝汽是否損壞等
4、取樣探頭清洗，取樣孔管路疏通
5、檢查冷凝器工作是否正常，通常溫度調整在3攝氏度范圍內
6、檢查測量器室看是否臟污，及時清洗。
